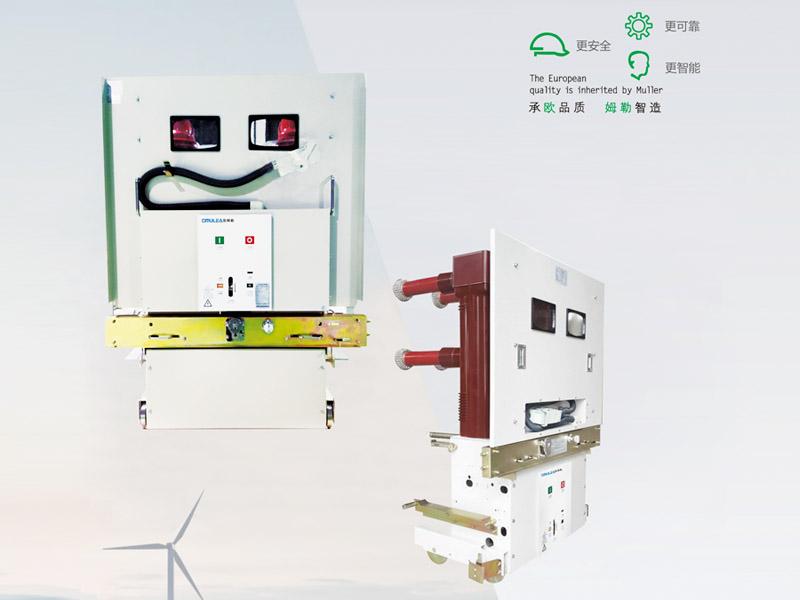

VOG-40.5系列户内高压真空断路器

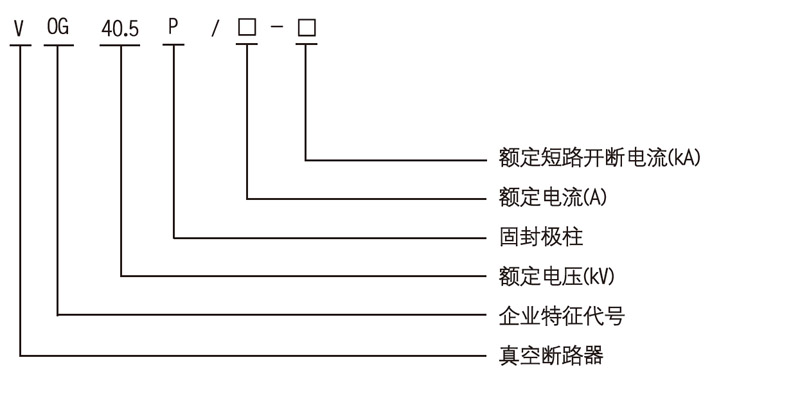

型号及含义：

产品特点：

      欧姆勒电器生产的VOG-40.5系列真空断路器产品性能具有国内水平，为新一代的40.5kV真空断路器。断路器具有体积小，开断能力强,绝缘强度高，无爆炸危险等优点外，还具有以下特点:

      1、独特的外观设计

      断路器采用真空灭弧室在上，机构在下的整体布置结构,利于安装调试。

      2、绝缘强度高

      采用成熟的APG浇注工艺将真空灭弧室及主导电回路组合成-个集成固封极柱，保证导电回路绝缘稳定可靠，大幅度的提高了断路器的绝缘性能，在海拔2000米及以下环境中使用时，毋需更换任何零件，即可满足绝缘要求。

      3、寿命长

      V0G-40.5采用高性能的模块化弹簀操作机构，可靠性高，维护方便，机械寿命高达20000次。

      4、平稳的传动

      丝杠推进机构，操作力小，安全平稳且自锁性好。

使用环境：

      正常使用条件

      1、环境温度:较高温度+40° C，较低温度-15° C。

      2、环境湿度:

      在24h内测得的相对湿度的平均值不超过95%;月相对湿度平均值不超过90%;

      在24h内测得的水蒸气压力的平均值不超过22kPa;月水蒸气压力平均值不超过1.8kPa。

      在这样的条件下偶尔会出现凝露。

      3、海拔不超过2000m。

      4、周围空气没有明显地受到尘埃、烟、腐蚀性和或可燃性气体、蒸气或盐雾的污染。

      5、来自开关设备和控制设备外部的振动或地动是可以忽略的。

      6、在二次系统中感应的电磁干扰幅值不超过1.6kV。

      特殊使用条件

      在超过GB/T11022和本安装使用说明书规定的正常环境条件下使用时，由用户和本公司协商。

主要技术参数

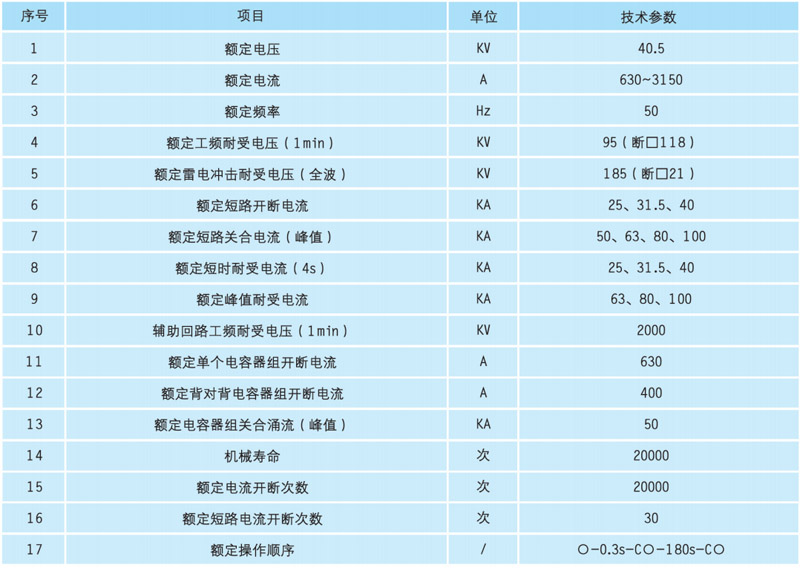

断路器主要技术参数

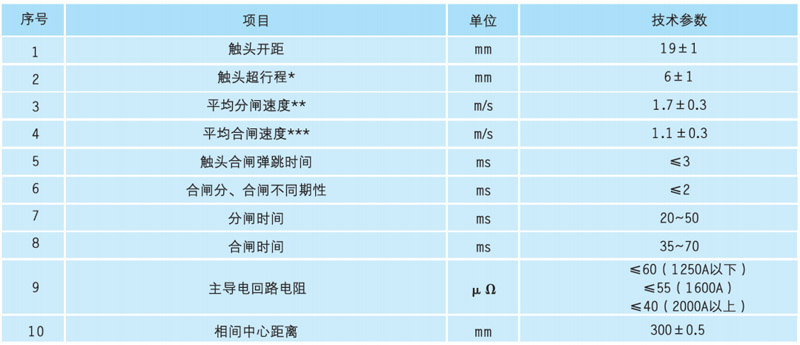

断路器机械特性参数

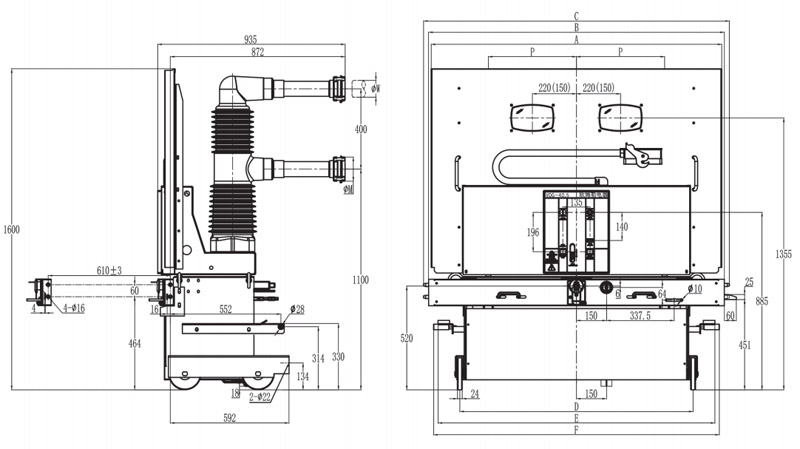

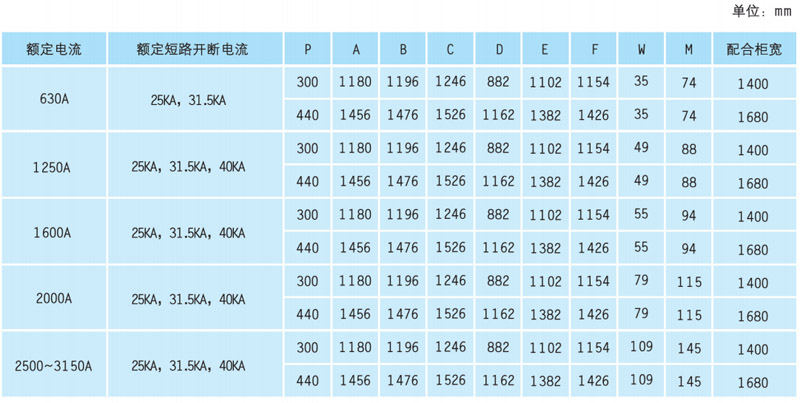

外形尺寸图

注: 1 .推进机构进行程610土3mm; S8试验位置、S9工作位置行程开关在推进机构里;

2.配KYN61 -40.5型开关柜;

3.带接地联锁(2500A断路器不带接地联锁);

4.二次航空插头为58芯，顶部中间出线方式;

5.二次线软管长度为1 500mm。

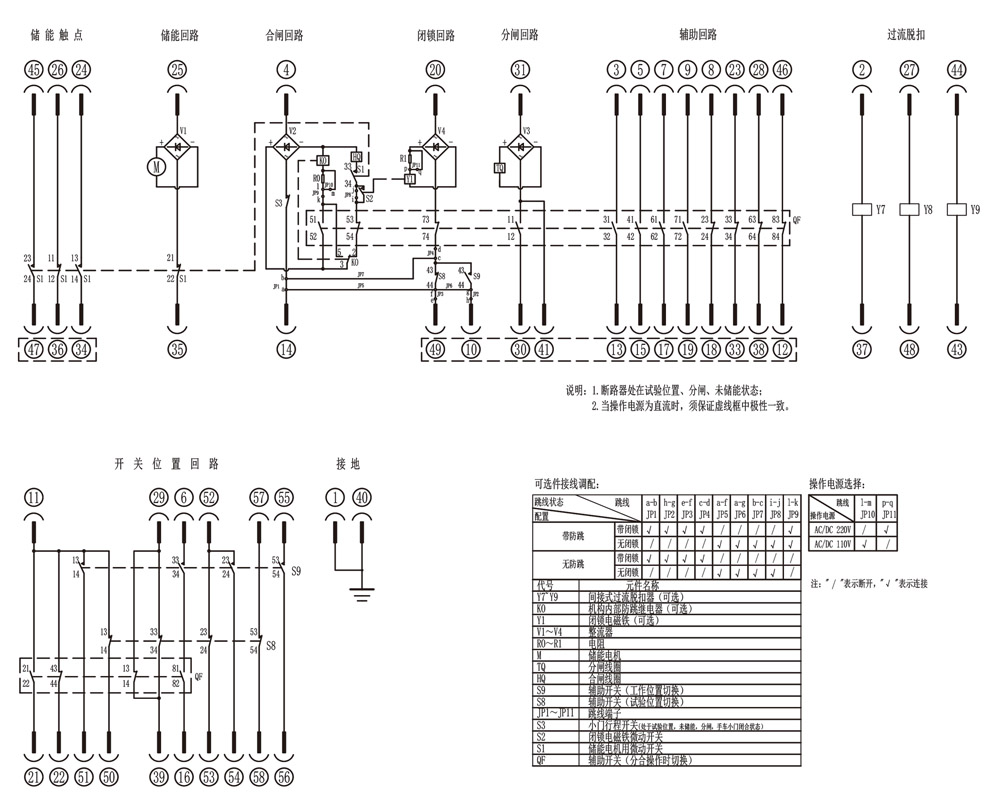

VOG-40.5系列手车式固封真空断路器电气原理图
