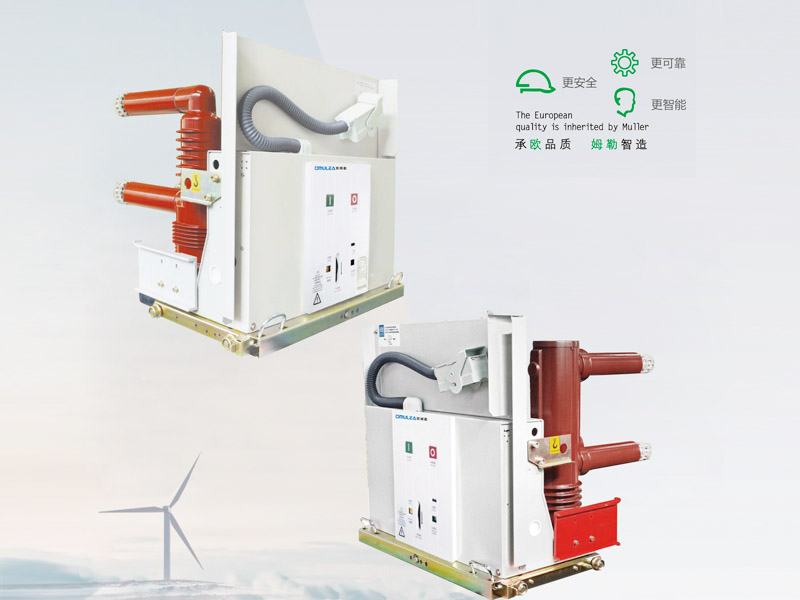

VOG-24系列户内高压真空断路器

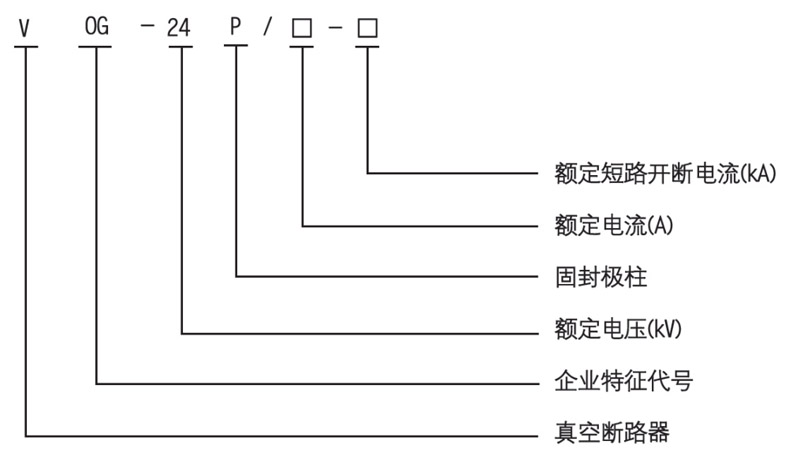

型号及含义

产品特点：

      欧姆勒电器生产的VOG-24系列真空断路器产品性能达到国内优先水平，在保持了真空断路器体积小、开断能力强、绝缘强度高、无爆炸危险等优点外，还具有以下特点:

      1、采用模块化固封极柱设计，APG浇注工艺，将真空灭弧室、主导电回路固定，大大提高绝缘强度及可靠性，确保-次导电回路的完全免维护。

      2、采用新型高真空度、超低阻值型真空灭弧室，分断能力强，绝缘恢复速度快，接触电阻低。

      3、产品机构内大部分零件表面处理采用先进的镍磷合金处理工艺,不仅提高了操作机构的整体美观度，更保障了产品高度抗污、抗腐蚀能力。

      4、采用全新设计的高性能一体化齿轮式弹簀操作机构,模块化设计，零部件少，传动环节简化，可靠性大为提高，机械寿命高达30000次。

      5、固封极柱采用进口环氧树脂及缓冲层保证了可靠的绝缘性能，避免因碰撞和冲击给真空灭弧室造成的损害，同时也避免了因表面静电积尘、凝露等引起的绝缘水平的降低。

      6、一次导电主回路采用特殊结构和材质,发热量大大降低，满足了温升的要求并降低了电能损耗。

      7、通用性高，与国内同类产品可方便互换，完全兼容国内外各种主流柜型。

使用环境

正常使用条件

      1、环境温度:较高温度+40C，较低温度-15° C。

      2、环境湿度:

      在24h内测得的相对湿度的平均值不超过95%;月相对湿度平均值不超过90%;

      在24h内测得的水蒸气压力的平均值不超过2.2kPa;月水蒸气压力平均值不超过1.8kPa。

      在这样的条件下偶尔会出现凝露。

      3、海拔不超过2000m。

      4、周围空气没有明显地受到尘埃、烟、腐蚀性和或可燃性气体、蒸气或盐雾的污染。

      5、来自开关设备和控制设备外部的振动或地动是可以忽略的。

      6、地震烈度不超过8级。

特殊使用条件

      在超过GB/T11022和本安装使用说明书规定的正常环境条件下使用时，由用户和本公司协商。

主要技术参数

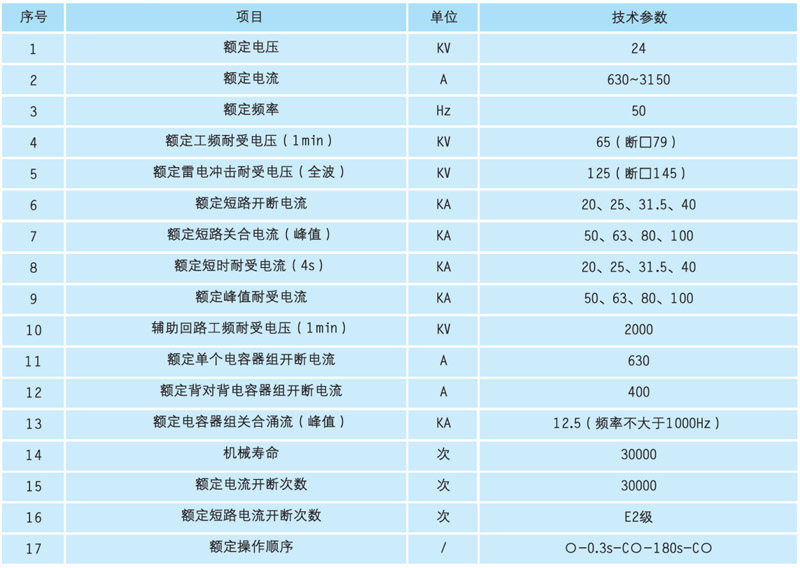

断路器主要技术参数

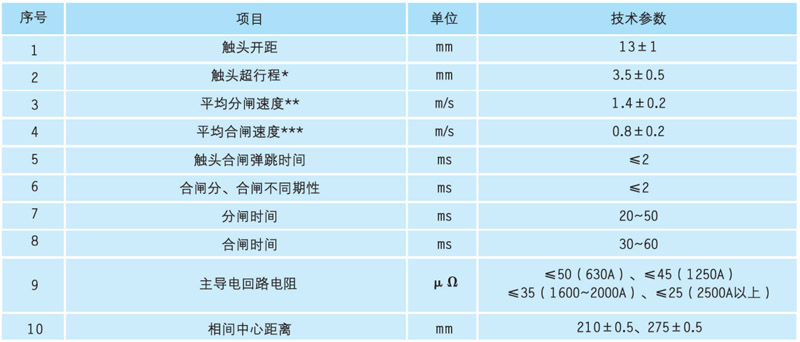

断路器机械特性参数

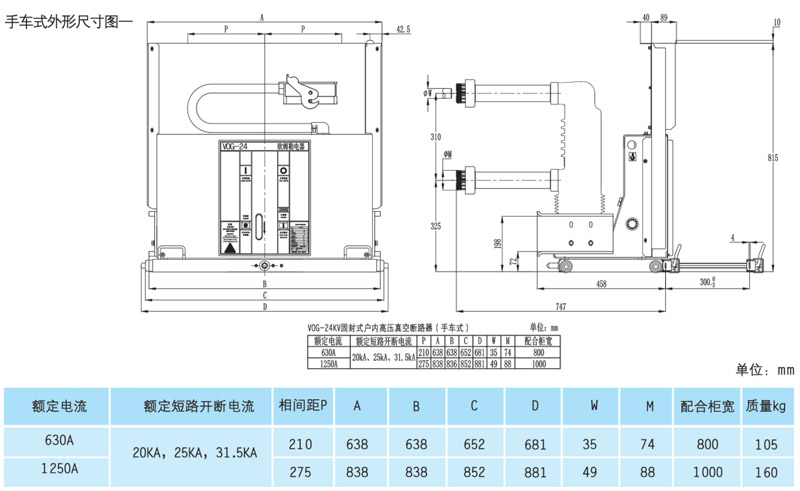

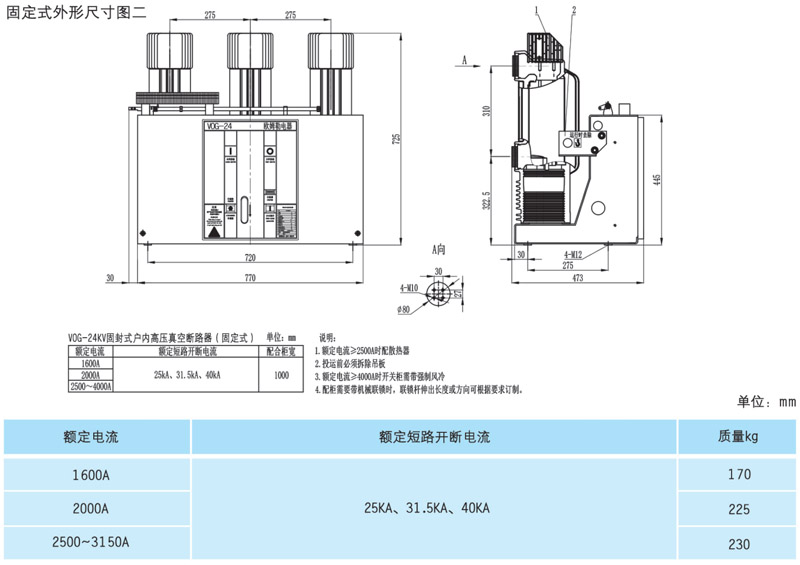

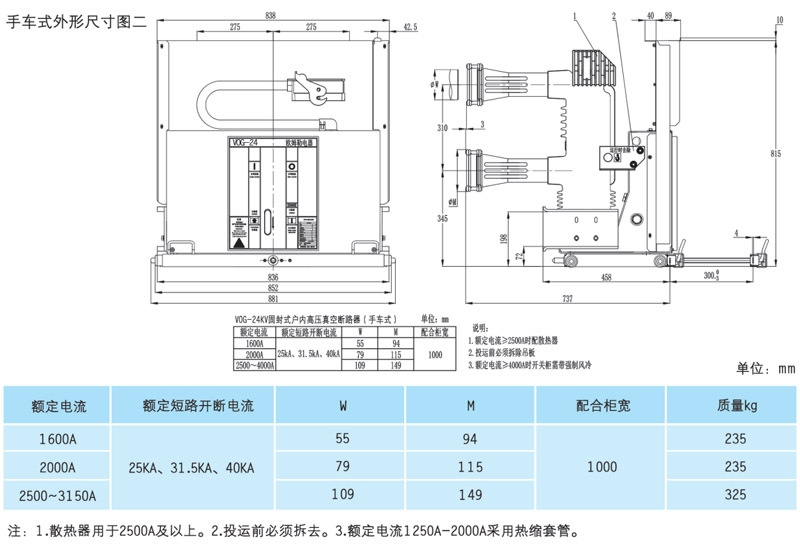

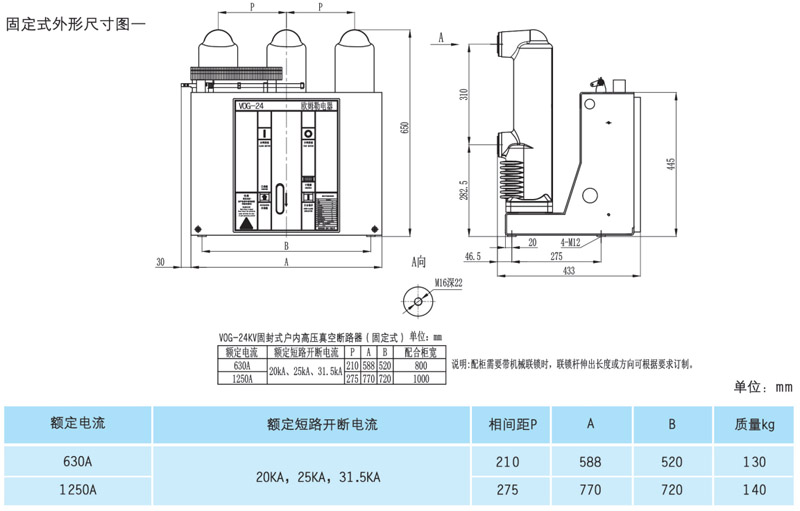

外形尺寸图
